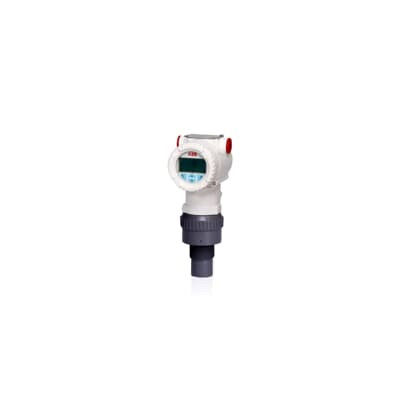

कॉम्पैक्ट अल्ट्रासोनिक लेवल ट्रांसमीटर LST300

LST300 एक उच्च प्रदर्शन वाले अल्ट्रासोनिक स्तर ट्रांसमीटर है जो 10 मीटर (30 फीट) तक की सीमा में स्तर, दूरी और खुले चैनल प्रवाह को सटीक रूप से मापता है। यह एक गैर-संपर्क है,एक विस्तृत श्रृंखला में अनुप्रयोगों और उद्योगों में तरल स्तर पर उपयोग के लिए डिज़ाइन किया गया स्तर माप उपकरण.

एलएसटी300 स्तर माप का भविष्य है। जबकि बुद्धिमान कॉम्पैक्ट ट्रांसमीटर का उपयोग हमेशा से ही आकर्षक रहा है, कुछ सीमाएं कई अनुप्रयोगों में उनके उपयोग को रोकती हैं।LST300 उन पुरानी बाधाओं को दूर करता है. चाहे आप बाढ़ या प्रक्रिया में संक्षारक सामग्री का खतरा है, LST300 इन परिस्थितियों में आसानी से जीवित.LST300 पहला कॉम्पैक्ट अल्ट्रासोनिक है जो पूरे उपकरण पर संक्षारण प्रतिरोधी है. IP68 (वैकल्पिक) तक के प्रवेश सुरक्षा अनुमोदन सुनिश्चित करते हैं कि पूरा उपकरण बाढ़ से बच सके।

LST300 किसी भी वर्ग में किसी भी अल्ट्रासोनिक पर पाए जाने वाले सबसे उन्नत कार्यों को एक कॉम्पैक्ट रूप में जोड़ती है। ग्राफिक इको डिस्प्ले और उन्नत निदान के लिए स्थापना आसान हो जाती है।झूठी प्रतिध्वनि फ़िल्टरिंग एल्गोरिथ्म, जो कि कक्षा में सर्वश्रेष्ठ बीम कोण के साथ संयुक्त है, कई बाधाओं के साथ संकीर्ण क्षेत्रों में आसान स्थापना सुनिश्चित करता है. ग्लास तकनीक के माध्यम से, आप कभी भी उपकरण को कॉन्फ़िगर करने के लिए ढक्कन खोलने की जरूरत नहीं है.यह विश्वास करना मुश्किल है कि यह सब कार्यक्षमता केवल दो-वायर लूप पावर द्वारा संचालित एक डिवाइस पर उपलब्ध है.

विशेषताएं:

• रखरखाव मुक्त, गैर-संपर्क निरंतर स्तर सेंसर
• एचएआरटी डिजिटल संचार के साथ 2-वायर उपकरण
• 10 मीटर तक की माप सीमा
• -40 से 85 डिग्री सेल्सियस के बीच की व्यापक तापमान सीमा
• ±2 मिमी या पूरे स्पैन का 0.2 प्रतिशत (सबसे बड़ा) की सटीकता
• संकीर्ण स्थानों के लिए झूठी गूंज फ़िल्टरिंग के साथ 5 ̊ तक कम बीम कोण
• ग्राफिक इको डिस्प्ले, उन्नत नैदानिक और आसान सेटअप मेनू के साथ आसान स्थापना
• अनूठी जीएपी तकनीक किसी भी स्थिति में सर्वोत्तम प्रदर्शन सुनिश्चित करती है
• IP66/67 और NEMA 4X (30 मिनट के लिए 1 मीटर की गहराई तक डूब सकता है)
• ATEX, IEC और FM आंतरिक रूप से सुरक्षित और बिना चिंगारी के अनुमोदित

विकल्प:

ग्लास (TTG) बटनों के माध्यम से, मानक बटन दबाएं या HMI इंटरफ़ेस के बिना

6 मीटर (20 फीट) या 10 मीटर (32 फीट) की माप सीमा

एफएम, एटीईएक्स, आईईसीई या एनईपीएसआई अनुमोदित, आंतरिक रूप से सुरक्षित या गैर-चमकदार

आसान स्थापना के लिए उपलब्ध मानक, विस्तार योग्य या फर्श पर लगाए गए ब्रैकेट

फ्लैंज की स्थापना के विकल्प

इन-बोर्ड माइक्रोप्रोसेसर एक इलेक्ट्रॉनिक पल्स को एक साथ निकालता है और टाइमर शुरू करता है। ट्रांसड्यूसर इस इलेक्ट्रॉनिक पल्स को एक ध्वनिक पल्स में परिवर्तित करता है,जो मापी जा रही सामग्री की सतह की ओर निर्देशित हैजब ध्वनिक धड़कन सामग्री की सतह से संपर्क करती है, तो ऊर्जा को ट्रांसड्यूसर में वापस प्रतिबिंबित किया जाता है, जो ऊर्जा को इलेक्ट्रॉनिक धड़कन में बदल देता है।यह पल्स माइक्रोप्रोसेसर को वापस भेजा जाता है, जो टाइमर को रोकता है और सिग्नल की उड़ान का समय निर्धारित करता है। हवा में ध्वनि की गति और धड़कन की उड़ान का समय जोड़कर,माइक्रोप्रोसेसर सटीक रूप से उत्पाद के स्तर को निर्धारित करता हैशक्तिशाली सॉफ्टवेयर सिग्नल से झूठे गूंज को दूर करता है और इलेक्ट्रॉनिक फिल्टर परिवेश शोर को दूर करते हैं।

उड़ान के समय की गणना का उपयोग करते हुए, और जहाज की ऊंचाई को जानते हुए, एलएसटी नीचे दिए गए समीकरण का उपयोग करके लक्ष्य सतह तक की दूरी को सटीक रूप से मापता हैः

स्तर = ऊँचाई -ध्वनि की गति x उड़ान का समय
2

तापमान ध्वनि की गति को बदलता है, जिससे सटीक माप अधिक चुनौतीपूर्ण हो जाता है। सभी एलएसटी उपकरण पृष्ठभूमि में तापमान परिवर्तनों को मापते और क्षतिपूर्ति करते हैं,परिवेश की विभिन्न स्थितियों में सटीक माप सुनिश्चित करना.
