| ब्रांड नाम | ABB |
| मॉडल संख्या | LMT200 |
| दस्तावेज़ | उत्पाद पुस्तिका पीडीएफ |

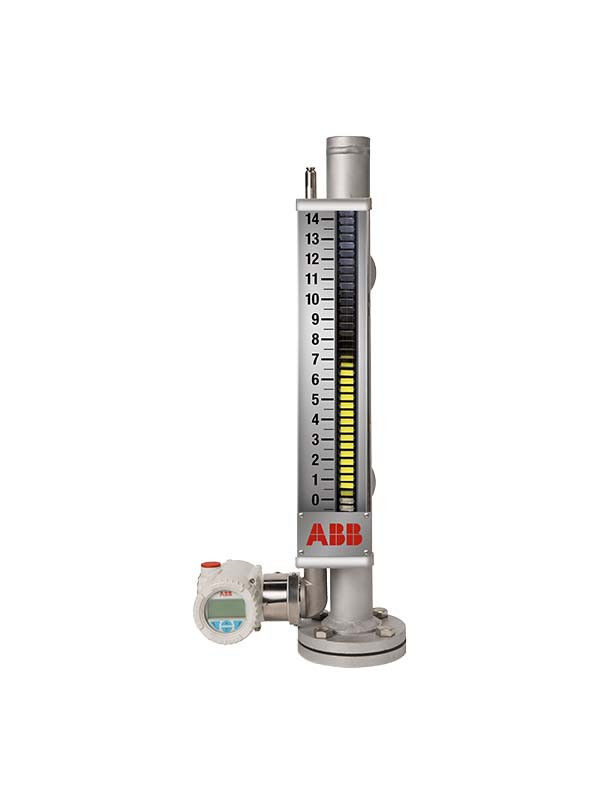

उच्च सटीकता गैर घुसपैठ तरल स्तर और इंटरफ़ेस स्तर का पता लगाने
एलएमटी200 चुंबकीय संकुचन सिद्धांत पर आधारित है।
1. उपकरण इलेक्ट्रॉनिक्स एक कम ऊर्जा धारा उत्पन्न करता है
निश्चित अंतराल पर धड़कन।
2विद्युत धड़कनें एक चुंबकीय क्षेत्र पैदा करती हैं जो
सेंसर ट्यूब के अंदर एक विशेष तार के नीचे यात्रा करता है।
3तार के चारों ओर चुंबकीय क्षेत्र की बातचीत
और चुंबकीय फ्लोट एक मोड़ तनाव तरंग का कारण बनता है
तार में प्रेरित किया जा करने के लिए। यह मोड़ फैलता है
तार के साथ एक ज्ञात गति पर, की स्थिति से
चुंबकीय फ्लोट और तार के दोनों छोरों की ओर।
4एक पेटेंट संवेदक तत्व ट्रांसमीटर में रखा
इकट्ठा प्राप्त यांत्रिक मोड़ परिवर्तित करता है
एक विद्युत वापसी नाड़ी में।
5माइक्रोप्रोसेसर आधारित इलेक्ट्रॉनिक्स मापता है
आरंभ और वापसी के बीच का समय
(उड़ान का समय) और इसे स्थिति माप में परिवर्तित करता है-
जो फ्लोट के स्तर के अनुपात में है।
विशेषताएं:
विकल्प:
सामग्रीः
मानकः 316/एल स्टेनलेस स्टील
विकल्पः मिश्र धातु 20, Hastelloy® C-276, FEP-TEFLON® जैकेट, इलेक्ट्रोपोलिश्ड 316/316L स्टेनलेस स्टील, अन्य अनुरोध पर
मानक जांच लंबाईः304.8 मिमी से 15.24 मीटर (1 से 50 फीट); 90 डिग्री जांच (एसईएच विकल्प) 304.8 मिमी से 7.62 मीटर (1 से 25 फीट)
जांच की लंबाई सहिष्णुताः
± 3.2 मिमी (0.125 इंच) 3.0 मीटर (10 फीट) तक; +/- 6.4 मिमी (0.25 इंच) 6.0 मीटर (20 फीट) तक;
± 9.0 मिमी (0.35 इंच) से 9.0 मीटर (29.5 फीट) तक; +/- 25.4 मिमी (1.0 इंच) से 15.24 मीटर (50 फीट) तक
घुड़सवार:KM26 चुंबकीय स्तर गेज कक्ष के लिए स्टेनलेस स्टील क्लैंप शामिल; वैकल्पिक कंपन पृथक्करण माउंट
नोट्स:
1 माप की सटीकता कारखाने के परिवेश की स्थितियों (23.88 °F +/-5.6 °C (75 °F +/-10 °F)) में एक कैलिब्रेशन चुंबक का उपयोग करके दर्ज की जाती है।
अन्य कारक जैसे कि फ्लोट हिस्टेरिसिस, स्थापना, प्रक्रिया की स्थिति और परिवेश की स्थिति।
2 कुछ एजेंसियों की स्वीकृति अलग-अलग हो सकती है।
