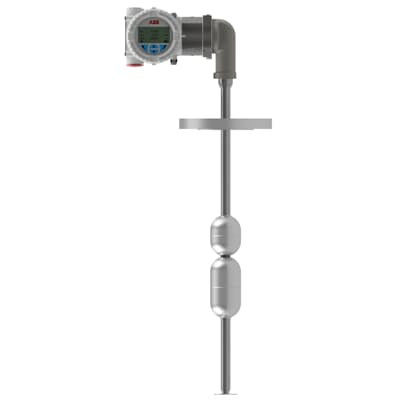

चुंबकीय संकुचित स्तर ट्रांसमीटर LMT100

एलएमटी100 चुंबकीय संकुचन सिद्धांत पर आधारित है।

1. उपकरण इलेक्ट्रॉनिक्स एक कम ऊर्जा धारा उत्पन्न करता है
निश्चित अंतराल पर धड़कन।
2विद्युत धड़कनें एक चुंबकीय क्षेत्र पैदा करती हैं जो
सेंसर ट्यूब के अंदर एक विशेष तार के नीचे यात्रा करता है।
3तार के चारों ओर चुंबकीय क्षेत्र की बातचीत
और चुंबकीय फ्लोट एक मोड़ तनाव तरंग का कारण बनता है
तार में प्रेरित किया जा करने के लिए। यह मोड़ फैलता है
तार के साथ एक ज्ञात गति पर, की स्थिति से
चुंबकीय फ्लोट और तार के दोनों छोरों की ओर।
4एक पेटेंट संवेदक तत्व ट्रांसमीटर में रखा
इकट्ठा प्राप्त यांत्रिक मोड़ परिवर्तित करता है
एक विद्युत वापसी नाड़ी में।
5माइक्रोप्रोसेसर आधारित इलेक्ट्रॉनिक्स मापता है
आरंभ और वापसी के बीच का समय
(उड़ान का समय) और इसे स्थिति माप में परिवर्तित करता है-
जो फ्लोट के स्तर के अनुपात में है।

LMT100 को निम्न के लिए पसंद किया जाता हैः
• इंटरफेस माप
• इमल्शन के साथ असाधारण प्रदर्शन
• तरल पदार्थ की सतह पर परतों पर फोम के साथ माप
• हाइड्रोकार्बन और रासायनिक नियंत्रण

विशेषताएं:

• उच्च सटीकताः पूर्ण पैमाने का 0.01% या + 1.27 मिमी
• कभी भी पुनः कैलिब्रेशन की आवश्यकता नहीं हैः इसे सेट करें और इसे भूल जाएं
• बेहतर सेंसर (पेटेंट # 5,473,245)
• एचएमआई डिस्प्ले के साथ स्थानीय संकेत
• अलग-अलग क्षेत्र के साथ डबल कंपार्टमेंट आवास
  टर्मिनल कम्पार्टमेंट
• लूप 22m (75ft) जांच लंबाई के लिए संचालित
• कुल और/या इंटरफेस स्तर की माप
• दबाव 165.48 बार (2400 पीसीजी) Std. 124.1 बार (1800 पीसीजी)
• तापमान सीमाः -195.5 से 426.6oC (-320 से 800oF)
  विकल्पों के साथ
• फील्ड विनिमेय/अपग्रेडेबल इलेक्ट्रॉनिक्स मॉड्यूल
• अंतर्निहित आरएफआई/ईएमआई फिल्टर
• डिजिटल संचार

विकल्प:

• दो स्तरीय संकेत
• प्रक्रिया तापमान माप के लिए आरटीडी
• कांच का दृश्य खिड़की
• 316/एल स्टेनलेस स्टील के आवरण
• 21-बिंदु रैखिकरण तालिका
