| ब्रांड नाम | ABB |
| मॉडल संख्या | एलएसटी400 |
| दस्तावेज़ | उत्पाद पुस्तिका पीडीएफ |

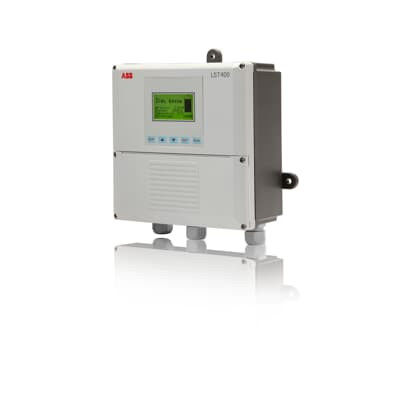

एलएसटी400 एक अल्ट्रासोनिक लेवल ट्रांसमीटर है जो सभी प्रकार के खुले चैनल प्रवाह अनुप्रयोगों में 50 फीट / 15 मीटर तक तरल स्तर या ठोस अनुप्रयोगों या प्रवाह दरों को मापने में सक्षम है।ट्रांसमीटर में एक एकल 4-20 mADC एनालॉग आउटपुट है जिसमें HART 7 और पांच (5) रिले आउटपुट हैंएक ट्रांसड्यूसर एक साइलो या टैंक के शीर्ष पर लगाया जाता है, जो मापे जाने वाली सामग्री की ओर नीचे की ओर है।
अवलोकन
ट्रांसमीटर के माइक्रोप्रोसेसर एक साथ ट्रांसड्यूसर के लिए एक इलेक्ट्रॉनिक पल्स निकालता है और एक टाइमर शुरू करता है। ट्रांसड्यूसर इस इलेक्ट्रॉनिक पल्स को एक ध्वनिक पल्स में परिवर्तित करता है,जो मापी जा रही सामग्री की सतह की ओर निर्देशित हैजब ध्वनिक धड़कन सामग्री की सतह से संपर्क करती है, तो ऊर्जा को ट्रांसड्यूसर में वापस प्रतिबिंबित किया जाता है, जो इस प्रतिबिंबित ऊर्जा को इलेक्ट्रॉनिक धड़कन में परिवर्तित करता है।यह पल्स माइक्रोप्रोसेसर को वापस भेजा जाता है, जो टाइमर को रोकता है और सिग्नल के उड़ान के समय को निर्धारित करता है। हवा में ध्वनि की गति और धड़कन के उड़ान के समय को जोड़कर,माइक्रोप्रोसेसर सटीक रूप से उत्पाद के स्तर को निर्धारित करता हैशक्तिशाली सॉफ्टवेयर सिग्नल से झूठे गूंज को दूर करता है और इलेक्ट्रॉनिक फिल्टर परिवेश शोर को दूर करते हैं।
डेटा
विशेषताएं
सीमा 50 फीट / 15 मीटर तक
HART 7 के साथ पृथक 4 - 20 mA आउटपुट
ग्राफिक एलसीडी डिस्प्ले
एकीकृत विश्लेषणात्मक सॉफ्टवेयर
5 विन्यास योग्य रिले / 8 एम्प
ओपन चैनल फ्लोमीटर के रूप में विन्यस्त करने योग्य
पंप चक्र और पंप निगरानी
रिमोट टोटालाइज़र गिनती आउटपुट
कठिन अनुप्रयोगों के लिए स्वचालित परिवर्तनीय लाभ और शक्ति
अनुप्रयोग
पानी के भंडारण टैंक सहित विभिन्न तरल पदार्थ
मध्यम सीमा वाले ठोस पदार्थ जैसे लोडिंग और बैगिंग हॉपर
खनिज तेल
निम्नलिखित विन्यासों में ओपन चैनल प्रवाह माप
वी-नोच
फ़्लूम
वेयर
विकल्प
तरल और ठोस पदार्थों के लिए ट्रांसड्यूसर
केबल की लंबाई 10 मीटर, 20 मीटर, 30 मीटर 40 मीटर या 50 मीटर
लक्ष्यीकरण किट
