| ब्रांड नाम | ABB |
| मॉडल संख्या | एलएम200 |
| दस्तावेज़ | उत्पाद पुस्तिका पीडीएफ |

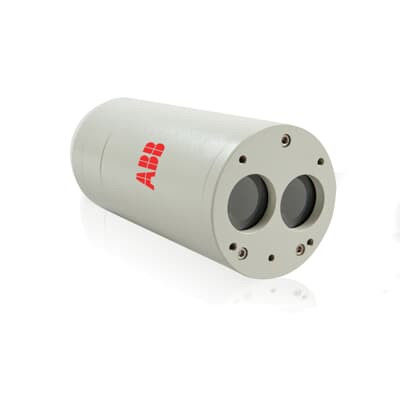

उच्च प्रदर्शन लेजर दूरी स्तर और स्थिति सेंसर
एलएम200 लेजर एक लेजर आधारित दूरी मापने वाला उपकरण है जिसका उपयोग प्रक्रिया नियंत्रण प्रणालियों में किया जाता है।इन-बोर्ड माइक्रोप्रोसेसर प्रकाश की गति को उस समय से गुणा करके दूरी की गणना करता है जब लेजर पल्स उपकरण से लक्ष्य तक और वापस जाने में लगते हैं.
मापने वाला लेजर अदृश्य, अवरक्त प्रकाश का उपयोग करता है। मापने वाले लेजर के संरेखण में मदद करने के लिए एक दूसरा, दृश्यमान लक्ष्य लेजर है।लेजर किरणों में बहुत कम विचलन होता है, इसलिए आंतरिक संरचनाओं वाले साइलो या जहाजों में भी सटीक लक्ष्यीकरण आसान है.
विशेषताएं:
· रखरखाव मुक्त, गैर संपर्क निरंतर स्तर सेंसर
· स्तर के अनुप्रयोगों के लिए 190 मीटर (623 फीट) तक की रेंज
· पोजिशनिंग अनुप्रयोगों के लिए 400 मीटर (1312 फीट) तक की रेंज
· आसान और सहज सेटअप
· कोई कैलिब्रेशन की आवश्यकता नहीं
• दानेदार ठोस सामग्रियों और अपारदर्शी तरल पदार्थों के स्तर की निरंतर निगरानी
· किसी भी कोण पर ठोस और अपारदर्शी तरल पदार्थों को मापता है
प्रकाश और मध्यम धूल के साथ माप के लिए अंतिम पल्स का पता लगाना
· संकीर्ण या ऊंचे जहाजों में सटीक संरेखण के लिए निर्मित लेजर पॉइंटर
सभी स्तरों को मापने के लिए ऑटो-रेंजिंग
· उपलब्ध गैर संक्षेपण गरम ऑप्टिक्स संक्षेपण समस्याओं को रोकते हैं
कोई बीम विचलन नहीं = कोई झूठी गूंज नहीं
· मजबूत और मजबूत एल्यूमीनियम आवरण
· सीएसए, एटीईएक्स और आईईसीईएक्स संभावित विस्फोटक वायुमंडल रेटिंग
विकल्प:
· कई माउंटिंग विकल्प
· कॉन्फ़िगरेशन डिवाइस (LCD2)
· नॉन-कंडेन्सेटिंग ऑप्टिक्स (गर्म लेंस)
एलएम200 दूरी मापने के लिए उच्च गति वाले लेजर पल्स का उपयोग करता है।लेजर प्रकाश सतह की ओर उत्सर्जित किया जाता है और इसका कुछ हिस्सा वापस उपकरण जहां यह एक संवेदनशील ऑप्टिकल रिसीवर द्वारा पता लगाया जाता है करने के लिए परिलक्षित होता हैप्रकाश को सतह तक और वापस साधन तक पहुंचने में लगने वाला समय साधन और सतह के बीच की दूरी के प्रत्यक्ष आनुपातिक होता है।उड़ान के समय की गणना का उपयोग करना, और पोत की ऊंचाई को जानते हुए, LM200 नीचे दिए गए समीकरण का उपयोग करके लक्ष्य सतह तक की दूरी को सटीक रूप से मापता हैः
स्तर = ऊँचाई -प्रकाश की गति x उड़ान का समय
2
लेजर प्रकाश की अनूठी विशेषताएं एलएम200 को अन्य प्रौद्योगिकियों के मुकाबले महत्वपूर्ण प्रदर्शन लाभ देती हैं।लंबी दूरी का बीम निकट और दूर दोनों दूरी को माप सकता है जबकि ऑप्टिकल तरंग दैर्ध्य अनुप्रयोगों का मूल्यांकन करना आसान बनाता हैयदि आप सतह को स्पष्ट रूप से देख सकते हैं, तो LM200 स्तर को माप सकता है।
लेजर की विशेषता संकीर्ण बीम विचलन संरचना या गिरती सामग्री से हस्तक्षेप के बिना लक्ष्य सतह पर सीधे लक्ष्य की अनुमति देता है।दोनों निरंतर 4-20 mA और एकल बिंदु रिले आउटपुट के साथ, LM200 एक प्रक्रिया नियंत्रण सेंसर के रूप में काम कर सकता है जबकि एक ही समय में उच्च और निम्न अलार्म प्रदान करता है।
