एबीबी प्रवाह मीटर
>
|
| ब्रांड नाम | ABB |
| मॉडल संख्या | एफसीबी430 और एफसीबी450 |
| दस्तावेज़ | उत्पाद पुस्तिका पीडीएफ |

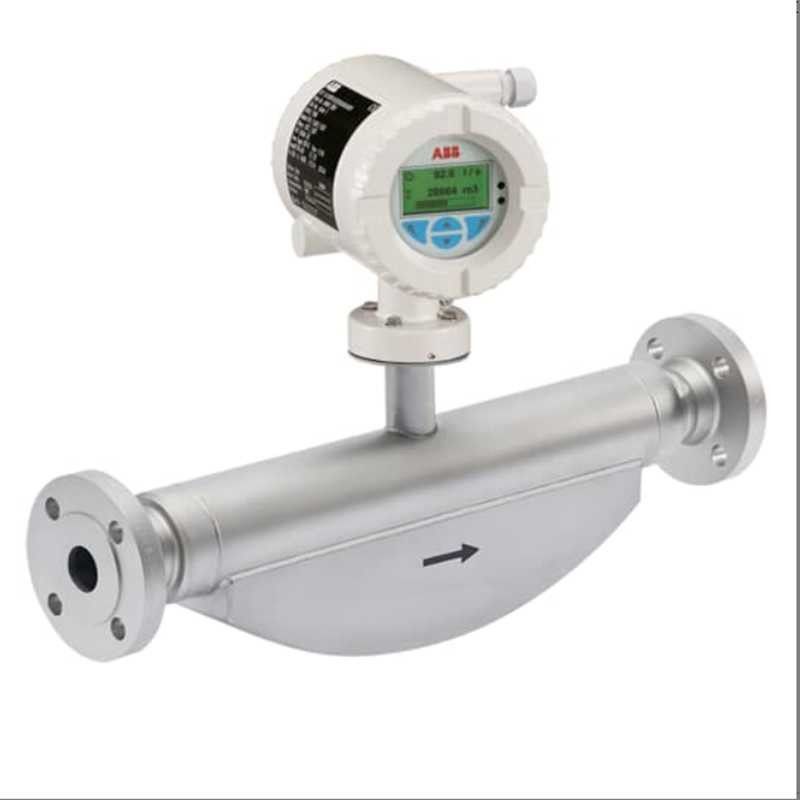

कोरिओलिस द्रव्यमान प्रवाहमीटरCoriolisMasterFCB430 और FCB450
CoriolisMasteकॉम्पैक्ट कोरिओलिस द्रव्यमान प्रवाहमीटरों की एफसीबी400 श्रृंखला में कम दबाव गिरावट, उच्च क्षमता, सहज ज्ञान युक्त एबीबी सामान्य डिस्प्ले, पांच मॉड्यूलर आई/ओ और विभिन्न संचार प्रोटोकॉल हैं।अब ओआईएमएल आर 117 और एमआईडी अनुमोदित के साथ.
न तो ऊपर और न ही नीचे की ओर पाइप की आवश्यकता के साथ कॉम्पैक्ट कोरिओलिस फ्लोमीटर को सबसे संकीर्ण स्थानों में स्थापित किया जा सकता है, जिससे पहले संभव नहीं अनुप्रयोगों को सक्षम किया जा सकता है।
| सेंसर | ||||
| मॉडल | FCB400 मानक डिजाइन | FCH400 स्वच्छता डिजाइन | ||
| चेसिस | एकीकृत माउंट डिजाइन, दूरस्थ माउंट डिजाइन | |||
| तरल पदार्थों के लिए माप सटीकता | FCB430 | FCB450 | FCH430 | FCH450 |
| द्रव्यमान प्रवाह* | 0.4%.0.25%और 0.2% | 00.1% और 0.15% | 0.4%,0.25% और 0.2% | 00.1% और 0.15% |
| आयतन प्रवाह* | 0.4%.0.25%और0.2% | 0.15% और.11% | 0.4%.0.25%और 0.2% | 0.15%और 0.11% |
| घनत्व | 0.01 किलोग्राम/लीटर | 0.002 किलोग्राम/लीटर 0.001kg/l (वैकल्पिक) 0.0004kg/l (वैकल्पिक) |
0.01 किलोग्राम/लीटर | ·0.002 किलोग्राम/लीटर 0.001 किलोग्राम/लीटर (वैकल्पिक) 0.0004kg/l (वैकल्पिक) |
| तापमान | 1K | 0,5K | 1K | 0,5K |
| गैसों के लिए माप की सटीकता* | 1% | 0.5 प्रतिशत | 1% | 0.5 प्रतिशत |
| अनुमत मापने का माध्यम तापमान Tmedlum |
-50 से 160°C (-58 से 320F) |
-50 से 205°C (-58 से 400F) |
-50 से 160°C (-58 से 320F) |
-50 से 205C (-58 से 400F) |
| प्रक्रिया कनेक्शन | ||||
| फ्लैंज DIN 2501/EN 1092-1 | DN 10 से 200;PN 40 से PN 160 | 一 | ||
| फ्लैंज ASME B16.5 | DN 2/1 से 8 इंच; CL150 से CL1500 | 一 | ||
| फ्लैंग | DN 10 से 200: JIS 10K से 20K | 一 | ||
| पाइप फिटिंग DIN 11851 | DN 10 से 100 (3/8 से 4 इंच) | DN 20 से 100 (% से 4 इंच तक) | ||
| पाइप फिटिंग SMS 1145 | डीएन 25 से 80 (1 से 3 इंच) | 一 | ||
| त्रि-क्लैम्प DIN 32676 ((ISO2852) त्रि-क्लैम्प बीपीई |
DN 15 से 100 (1/4 से 4 इंच) DN3/8 से 4in तक |
DN 20 से 100 (% 4 से 4 इंच) डीएनडब्ल्यू: 4 इंच तक |
||
| महिला धागा DIN ISO 228 और ASME B 1201 | DN 15;PN100 | 一 | ||
| अन्य कनेक्शन | अनुरोध पर | अनुरोध पर | ||
| गीली सामग्री | स्टेनलेस स्टील1.4435 या 1.4404 ((AISI 316L), निकेल मिश्र धातु C4/C22 | स्टेनलेस स्टील, पॉलिश 1.4404 (AISI 316L) या 1.4435 ((AISI 316L) | ||
| आईपी रेटिंग | एकीकृत माउंट डिजाइनः IP 65 / IP 67, NEMA 4X दूरस्थ माउंट डिजाइनः आईपी 65 /आईपी 67/आईपी 68 (केवल सेंसर, विसर्जन गहराई:5m), NEMA 4X |
|||
| अनुमोदन | ||||
| विस्फोट सुरक्षा | ATEX/IECEx/UKEX/cFMus/EAC-Ex | ATEX/IECEx/UKEX/cFMus/EAC-Ex | ||
| स्वच्छता अनुमोदन | 一 | एफडीए अनुपालन | ||
| कानूनी मापन | ओआईएमएल आर 117, एमआईडी, एपीआई /एजीए के अनुसार कानूनी माप के लिए उपकरण | |||
| आगे की स्वीकृति | www.abb.com/flow पर या अनुरोध पर। | |||
| मापी गई मात्रा के प्रतिशत में सटीकता का संकेत | ||||
एफसीबी400 श्रृंखला प्रदान करती हैः
एफसीबी450 जोड़ता हैः
सामान्य विनिर्देशः
